鐵路路基防護柵欄的細節要求

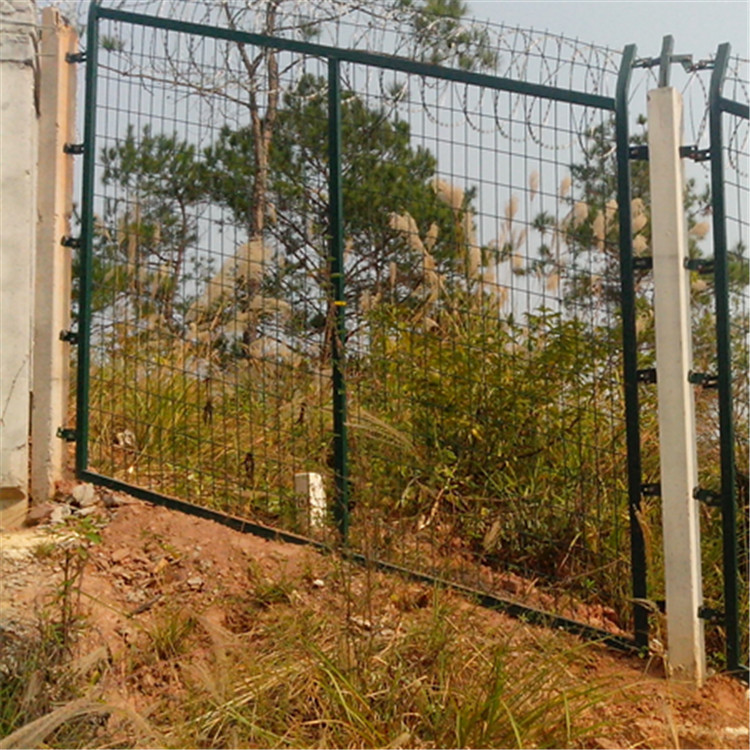

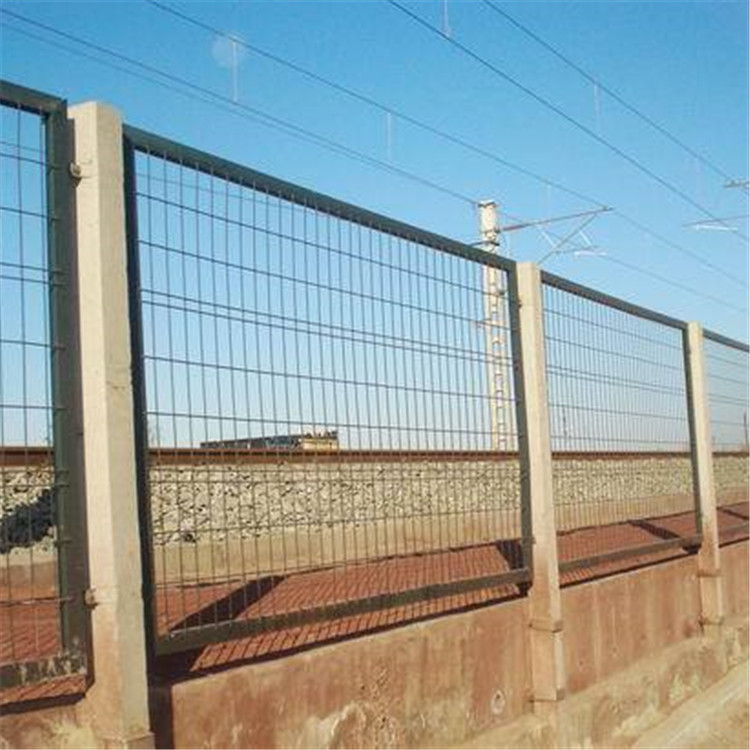

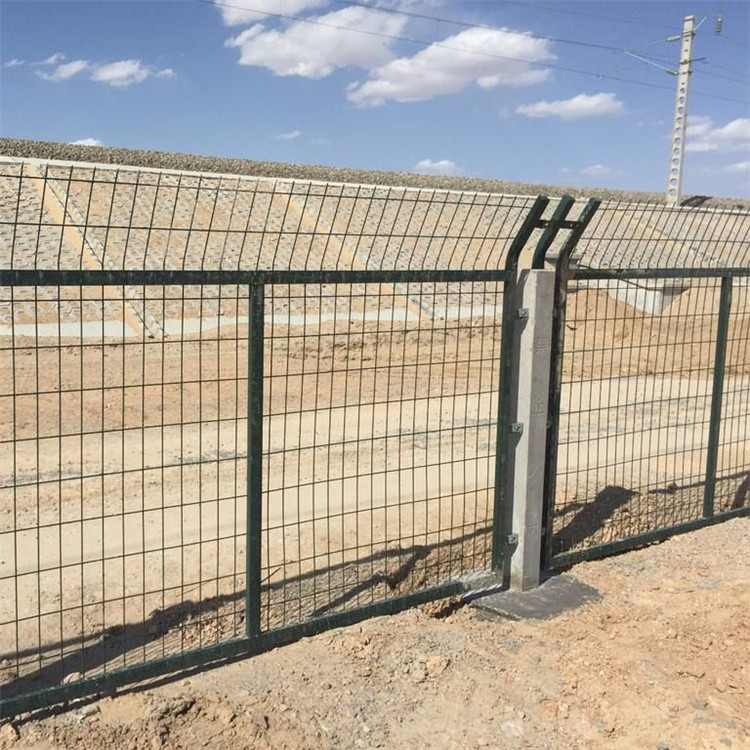

1.鋼筋混凝土立柱金屬網片防護柵欄由立柱、網片及連接部件組成,防護高度1.8m。

2.立樁立柱采用c30鋼筋混凝士預制,截面尺寸120mm*120mm ,高度2.2m。

3.金屬網片金屬網片采用q235矩管邊框,規格30mm*50mm ,矩管厚度2.0mm ;內部網絲采用hpb3006.5mm高

線鋼絲冷拔加工,規格75mm*150mm ( 4 4.0mm )，上部向外折角30° ,垂直高度300mm。

4.連接板與螺栓。

國標鐵路防護網8001立柱連接板、網片連接板采用90折角q235鋼板,厚度4.0mm ,根據不同使用位置分a、b、c

三種形式。連接板與螺栓均采用q235鋼,并鍍鋅處理,鍍鋅量270g/m2。

連接板的精度要求:長度誤差≤1.0mm ,寬度誤差≤0.5mm,度誤差≤0.5mm ,孔眼位置偏差s 1.0mm。
