高速鐵路橋下防護柵欄技術規格要求

發布日期：2021-06-10 總瀏覽：

高速鐵路橋下防護柵欄技術規格要求：

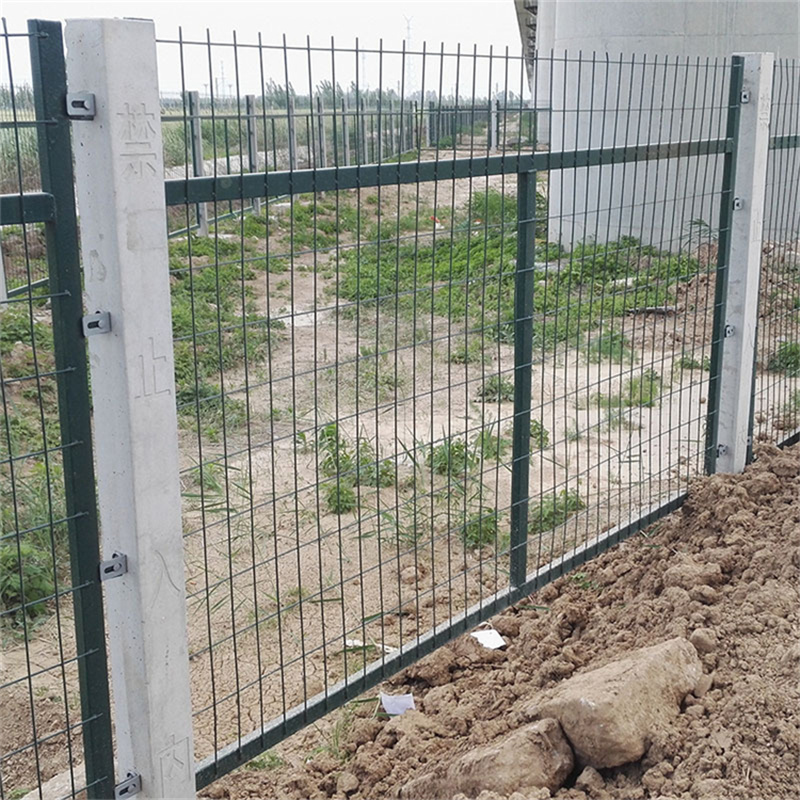

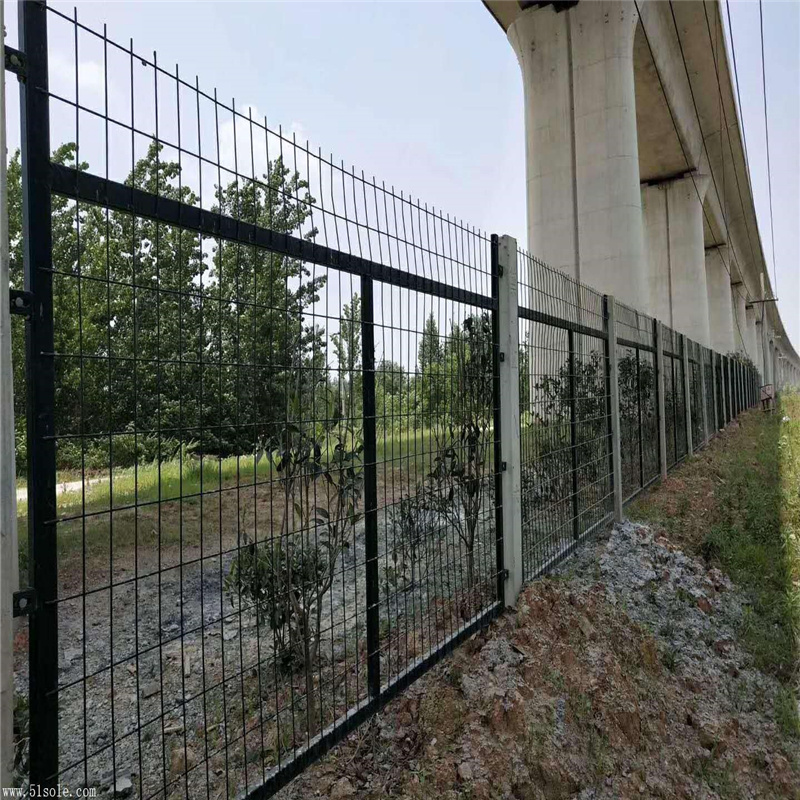

1、橋下防護柵欄主要組成：橋下防護柵欄由鋼筋混凝土立柱、金屬網片及連接部件組成、防護高度1.8m，高速鐵路橋下防護柵欄適用于高速鐵路橋梁墩高3米及以上地段的鐵路封閉。
2、立樁：立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.5m。預制立時預留四個￠12mm圓孔，安裝時通過螺桿固定兩側連接板。
3、金屬網片：金屬網片采用Q235方管邊框，規格30mm*50mm，方管厚度2.0mm；內部網絲采用￠4.0mm高線冷拔鋼絲，規格75mm*150mm。
4、連接板與螺栓：立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B兩種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。

5、防腐處理：金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2，浸塑厚度0.8mm～1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。

6、連接配件：所有螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同連接點的厚度，選用不同尺寸的防盜螺栓，螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定，防止螺帽松動。
